大型の理化学機器は、性能や価格だけで選ぶと、搬入の段階でつまずくことがあります。「入口を通らない」「設置場所の電源が合わない」と、届いてから分かるケースです。
特に中古で購入する場合は、梱包時の寸法が資料に無かったり、搬入・据付の手配を自分で進める必要があったりします。
この記事では、恒温恒湿槽や大型遠心分離機などを導入する前に、そろえておきたい情報と、誰に何を確認すればよいかを、チェックシート付きで整理しました。
この記事の数値・条件は目安です
建物や機器によって条件は異なります。重量物の移動、階段搬送、クレーン作業は、転倒・挟まれ・建物損傷などの危険を伴います。機器を実際に動かして試すのではなく、寸法と条件を整理したうえで、施設管理者・メーカー・搬送や据付の専門業者に判断を仰いでください。
まず、機器の「搬入時の仕様」を確認する
最初に、カタログに記載された本体寸法だけでなく、搬入時に必要な情報を確認します。梱包材やパレットを含むと、本体のみの寸法より大きくなることがあります。
| 確認項目 | 仕様書・メーカーに確認する内容 |
| 外形寸法 | 幅・高さ・奥行き。突起部や扉の開閉に必要な空間も含むか |
| 搬入時寸法 | 梱包・パレット・輸送用部材を含む寸法、梱包を外す場所 |
| 重量 | 本体重量、梱包時重量、運搬に使う台車等を含めた条件 |
| 搬送条件 | 重心、持ち上げ位置、傾斜・横倒しの可否、振動や衝撃への注意 |
| 設置・稼働条件 | 電源、給排水、排気、ガス、放熱・点検スペースなど |
梱包状態の寸法が仕様書に無い場合は、販売元に型番を伝えて確認します。輸送のための分解や梱包の取り外しは、自己判断で行わないでください。

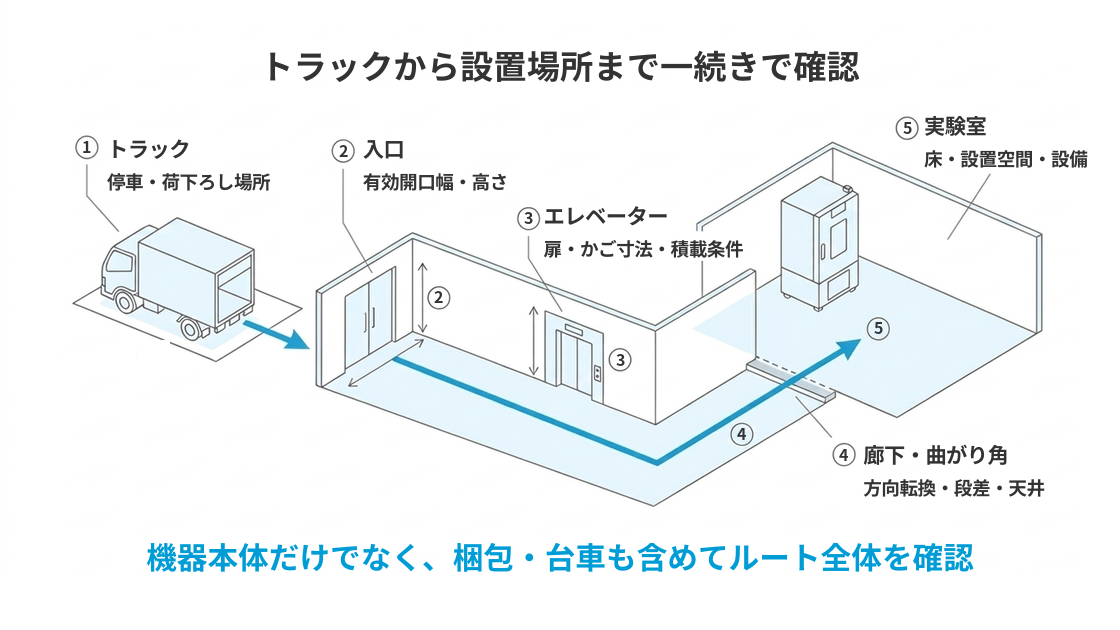

搬入ルートは、トラックから設置場所まで通して確認する
設置する部屋に機器が置けることと、そこまで安全に運べることは別の条件です。搬入車両の停車位置から設置場所まで、途中の制限を一続きのルートとして確認します。
- トラックの停車位置・荷降ろし場所
- 建物の入口・搬入口
- エレベーター（使用する場合）
- 廊下・通路・曲がり角・防火扉
- 実験室の入口・敷居・最終設置場所
各地点では、通路や開口部の幅・高さ、曲がるための空間、段差、天井の出っ張りなどを確認します。ドア枠の寸法だけでなく、ドアを開けたときの有効開口幅や、ドアクローザー・取っ手などの突起も対象です。機器をどの向きで運ぶか、梱包状態で通るかもあわせて整理しておきます。
エレベーターは「かごの寸法」と「積載条件」を確認
設置階までエレベーターを使う場合は、扉の有効開口寸法、かご内の幅・高さ・奥行き、積載荷重、利用可能な時間帯や予約条件を確認します。積載荷重は、機器だけでなく梱包・台車・作業員を含めた重さで考えます。
エレベーターに入らない、または積載条件に合わない場合、階段での搬送や窓・ベランダからの吊り上げが必要になることがあります。建物の構造や周囲の安全、道路使用などの調整が関わるため、購入後に判断せず、発注前に専門業者による現地確認を依頼しましょう。
曲がり角・段差・天井の制限も見落とさない
直線の廊下を通れても、90度の曲がり角や狭い前室で方向転換できない場合があります。機器の対角寸法だけでは判断できないため、回転に必要な空間も含めて確認します。
敷居や小さな段差、床の傾斜、天井の梁・照明・配管、防火扉の開閉範囲なども確認対象です。段差を越える板や養生材が必要か、建物側の許可が必要かも、搬入計画に含めてください。
設置場所は、床・スペース・周辺環境を確認する
機器が室内に収まるだけでは、設置条件を満たすとは限りません。機器の重量や荷重のかかり方、放熱・排気、点検時の作業空間などを確認します。
床の耐荷重と荷重のかかり方
床の耐荷重は建物・部屋・位置によって異なり、機器の重量だけでは判断できません。脚やキャスターなど一部に荷重が集中する場合もあります。機器の重量・支持脚の位置・設置方法を施設管理者に伝え、床の条件に合うか確認しましょう。
必要に応じて荷重を分散する方法が検討されることもありますが、板やベースを置けば必ず解決するわけではありません。補強や設置方法は、施設管理者・構造の専門家・メーカーの判断を仰いでください。
放熱・排気・点検のためのスペース
機器によっては、側面や背面から放熱・排気したり、扉や点検パネルを開けたりするための空間が必要です。必要な離隔距離は機種ごとに異なるため、取扱説明書やメーカーの指定を確認します。
壁に近づけすぎると、放熱やメンテナンスに支障が出る場合があります。設置場所を決める際は、機器本体の寸法に加えて、扉の開閉、点検作業、搬出時に必要な空間も見込んでください。
振動、室温・湿度、直射日光、周辺機器からの熱など、機器固有の環境条件も確認します。特殊な条件がある場合は、設置前にメーカーと施設管理者に相談しましょう。
電源・給排水・排気などの一次側設備を準備する
大型機器では、設置場所のコンセントに接続するだけでは使えない場合があります。機器の仕様と施設側の設備を照合し、必要な工事や接続準備を早めに進めます。
| 設備 | 確認する内容 |
| 電源 | 電圧、単相・三相などの相数、定格電流・消費電力、ブレーカー、接地、接続方式 |
| 給排水 | 冷却水の要否・条件、給水接続、ドレン排水の位置・方法 |
| 排気 | 排気ダクトの要否、接続口、排気能力、設置場所の換気条件 |
| ガス | 窒素などの供給要否、ガス種・圧力・接続条件、施設側の安全ルール |
| 通信・その他 | ネットワーク、専用PC、周辺装置、設置・運用に必要な追加条件 |
電源仕様には、機種により100V、単相200V、三相200Vなどの例がありますが、必要な電圧・相数・容量は機器ごとに異なります。プラグ形状だけで適合を判断せず、仕様書をもとに施設の電気担当者と確認してください。電気工事や配線変更は、資格・施設ルールに従って専門業者に依頼します。
冷却水、排水、排気ダクト、ガス配管などが必要な機器では、接続口の位置や工事の範囲、稼働前の試験方法も事前に確認しましょう。機器側と施設側のどちらが準備するのか、搬入業者・メーカー・施設担当者の間で役割をすり合わせておくと安心です。
輸送・搬入・据付を事前に打ち合わせる
精密機器は重量だけでなく、振動・傾き・衝撃などへの配慮が必要な場合があります。機器の特性に合う車両・梱包・搬送方法について、まずは関係者と確認しましょう。必要に応じて、販売元やメーカー、専門の輸送・据付業者に相談すると安心です。
事前の打ち合わせでは、次の点を確認します。
- 搬入ルートと車両の停車・荷降ろし場所
- 現地調査が必要か、採寸・写真・図面のどれを事前共有するか
- 養生が必要な範囲と、建物側の作業許可・予約
- 階段・クレーン・重量物用機材など、特殊作業の要否
- 開梱・設置・水平調整・アンカー固定の担当と範囲
- 搬入後の電源・配管接続、動作確認、立ち上げ作業の分担
- 搬入日時、作業時間、立ち会い担当者、緊急連絡先
精密機器では、振動を抑えるエアサスペンション車が使われることもあります。どの車両・方法が適するかは機器の輸送条件で変わるため、仕様と現場の条件を共有したうえで決めます。
中古で大型機器を買うときに、追加で確認したいこと
中古機器では、新品のようにメーカーが搬入・据付まで手配するとは限りません。購入を決める前に、次の3点を販売元に確認しておきましょう。
- 梱包時の寸法・重量（再梱包して届くのか、どの状態で届くのか）
- 搬送・据付を誰が手配するか（販売元か、購入者か）
- 動作確認・立ち上げに立ち会ってもらえるか
誰に何を確認するか：確認先の早見表
確認先ごとに、渡す情報をそろえておくと話が早く進みます。
| 確認したいこと | 聞く相手 | 渡すと話が早いもの |
| 梱包寸法・重量・横倒しの可否 | 販売元・メーカー | 型番 |
| 搬入ルート・エレベーター・床の条件 | 施設管理者 | 仕様書の寸法・重量、設置予定の部屋 |
| 電源・配管の工事 | 施設の電気・設備担当 | 仕様書の電源・配管の欄 |
| 搬送方法・現地調査 | 搬送・据付業者 | 上記一式＋搬入ルートの写真 |
搬入前チェックシート
以下の表を社内資料などにコピーし、確認結果と担当者を追記してご活用ください。該当しない項目は「不要」、確認中の項目は「未確認」と記録しておくと、抜け漏れを把握できます。
| 確認項目 | 確認する内容 |
| 機器仕様 | 本体・梱包寸法、重量、搬送時の注意点を確認した |
| 搬入ルート | 車両位置から設置場所まで、幅・高さ・曲がり角・段差を確認した |
| エレベーター | 開口寸法・かご内寸・積載条件・利用予約を確認した |
| 床・設置場所 | 床の条件、支持方法、設置位置を施設管理者に確認した |
| クリアランス | 放熱・排気・扉開閉・点検に必要な空間を確認した |
| 電源 | 電圧・相数・容量・接地・接続方法と必要工事を確認した |
| 配管・排気等 | 給排水・冷却水・排気・ガスの要否と準備担当を確認した |
| 輸送・据付 | 搬送方法、現地調査、養生、特殊作業の要否を確認した |
| 当日の段取り | 日時、立ち会い、作業範囲、連絡先を共有した |
導入前に条件をそろえて、無理のない搬入計画を
大型理化学機器の導入では、「機器が部屋に置けるか」だけでなく、「安全にそこまで運べるか」「設置後に必要な設備や作業空間を確保できるか」を順に確認することが大切です。
まずは機器の仕様書を用意し、施設管理者に搬入ルート・床・設備の条件を相談しましょう。寸法や荷重の判断が難しい場合は、購入・搬入を進める前にメーカーや専門業者へ現地確認を依頼してください。
